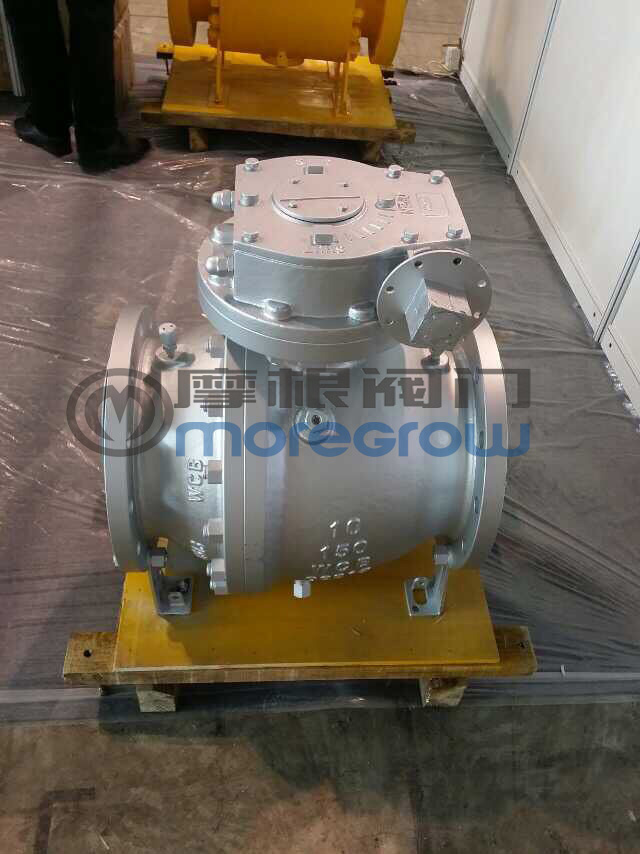

API管线球阀适用于Class150~Class1500,工作温度-28~300℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。API管线球阀的适用介质为:石油、净化天然气、酸性天然气、煤气、水及煤浆等等介质。API管线球阀的驱动装置操作方式有:手动、蜗轮传动、气动、电动、气液联动等。
设计与制造:API 6D、API 608 或 ANSI B 16.34
结构长度:ANSI 6D、ANSI B 16.10
法兰标准:ANSI B 16.5a
压力检验:API 6D、API 598
管线球阀性能规范
公称压力 PN(MPa) |
最高使用压力 |
试验压力(MPa) |
压力级 |
最高使用压力 |
试验压力(MPa) |
||||
(MPa) |
壳体 Shell |
高压液压密封 |
低压气密封 |
(Mpa) |
壳体 |
高压液压封 |
低压气密封 |
|
|
1.6 |
1.6 |
2.4 |
1.76 |
0.6 |
CLASS150 |
1.94 |
2.94 |
2.16 |
0.6 |
2.5 |
2.5 |
3.75 |
2.75 |
CLASS300 |
5.1 |
7.67 |
5.62 |
|
|
4.0 |
4.0 |
6.0 |
4.4 |
CLASS600 |
10.2 |
15.3 |
11.23 |
|
|
6.4 |
6.4 |
9.6 |
7 |
CLASS900 |
15.1 |
23 |
16.85 |
|
|
10.0 |
10.0 |
15 |
11 |
CLASS1500 |
25.1 |
37.5 |
27.5 |
|
|
应用规范 |
结构长度按 |
GB12221-89 ANSI B16.10 |
|||||||
法兰尺寸按 |
JB79 GB 9113 HG20592 ANSI B16.5 |
|
|||||||
焊接标准按 |
GB12224-89 ANSI B16.25 |
|
|||||||
检验试验按 |
JB/T 9092-99 API 598 |
|
|||||||
适用工况 |
适用介质 |
天然气、液化气、石油等介质 |
|||||||
适用温度 |
-28℃~≤150℃ |
|
|||||||
驱动方式 |
蜗轮传动、气动、电动、气液联动等 |
|
|||||||
详细的安装尺寸请参阅《主要外形及连接尺寸表) |
管线球阀材料说明
序号 No. |
零件名称 Accessory name |
材质Material |
|
GB |
ASTM |
|
|
1 |
阀体 Body |
WCB、A105 |
A182 F316 |
2 |
弹簧 Spring |
60Si2Mn |
316 |
3 |
密封圈 Sealing Ring |
|
增强聚四氟乙烯RPTFE |
4 |
垫片 Gasket |
柔性石墨+不锈钢 Graphite+stainless steel |
柔性石墨+316 Graphite+316 |
5 |
排污螺塞上Blowoff screw |
25 |
316 |
6 |
"O"型密封圈 "O"Ring |
橡胶 Rubber |
橡胶 Rubber |
7 |
底盖 Bottom cover |
A105 |
316 |
8 |
螺钉 Screw nial |
35 |
316 |
9 |
阀杆 Stem |
2Cr13+镀镍磷 2Cr13+nickle coated phosphorus |
316 |
10 |
滑动轴承 Sliding bearing |
不锈钢+PTFE PTFE& stainless steel |
316+PTFE |
11 |
球体 Ball |
A105+镀镍磷 |
A182 F316 |
12 |
阀座 Seat |
A105+镀镍磷 |
316 |
13 |
螺柱 Stud |
35CrMoA |
316 |
14 |
螺母 Nut |
35 |
316 |
15 |
压套 Cover |
A105 |
316 |
16 |
填料 Stuffing |
PTFE |
PTFE |
17 |
填料压盖 Gland |
WCB |
A216-WCB |
18 |
键 Key |
45 |
316 |
