  Q41N美标锻钢球阀,美标高压球阀

美标锻钢球阀详细说明

本阀各部个均为锻件,软密封圈镶入钢圈内,钢座也加工出密封面,钢座径向与背面均设有“0”形圈,以确保介质不外漏。阀杆为下装式设计,台肩处设有推力轴承,减轻操作力矩。

防火功能:一旦软密封被烧毁,由于介质压力将球推向钢座,能起到防火功能。

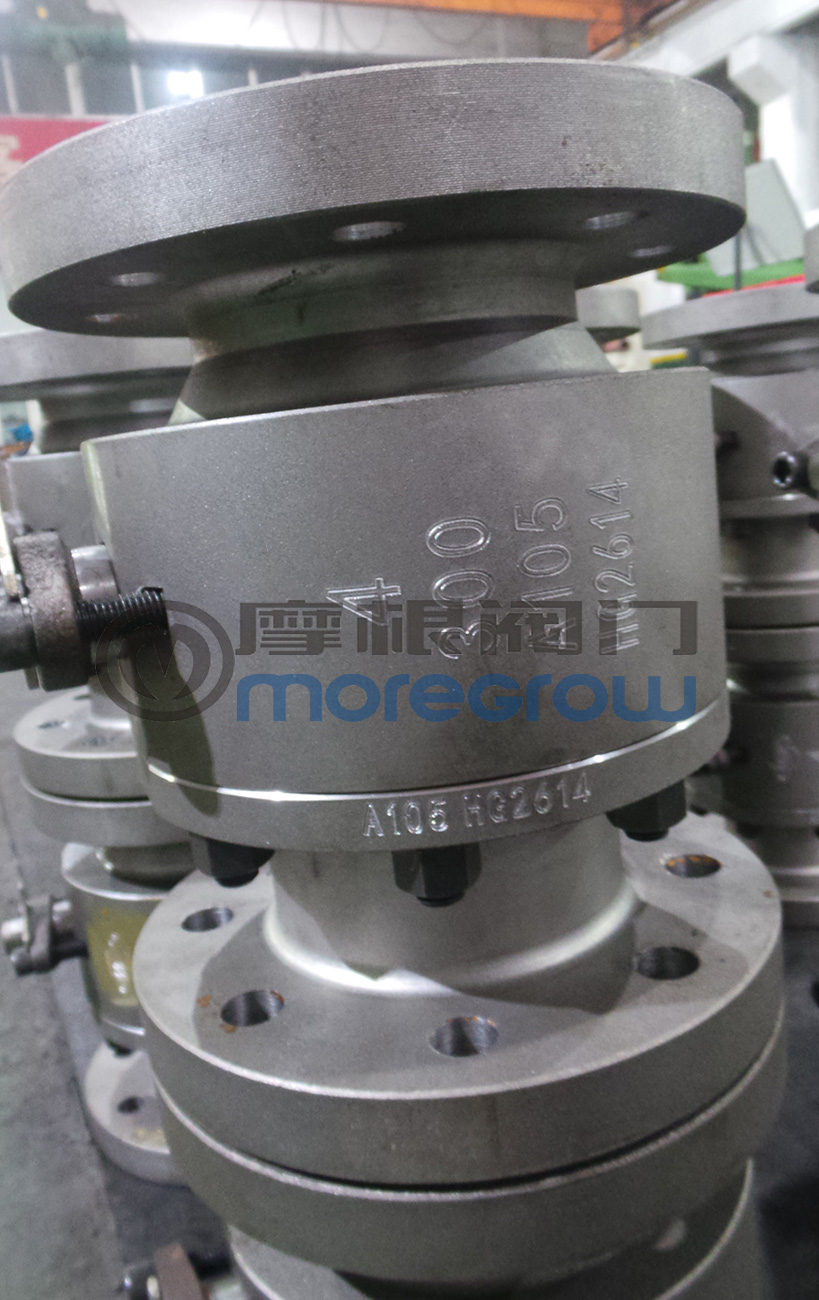

美标锻钢球阀图片


1、美标锻钢球阀设计参数如下:

l 公称压力:300Lb;

l 公称通径: 4全通径;

l 主体材料:A105锻钢;

l 内件材料: A105锻钢+四氟;

l 连接形式:法兰;

l 结构长度:美标法兰也可以按照客户要求;

l 泄漏等级:零泄漏;

l 设计标准: ASME B16.34,API6D等

l 适用温度:常温。

2、美标锻钢球阀设计标准

设计规范:设计和制造按ASME B16.34

阀门结构长度按ASME B16.10

法兰尺寸按ASME B16.5。

参考标准:

API 6D-2008《石油和天然气工业管线输送系统管线阀门

API 598-2009《阀门的检查我和试验》

ASTM A182- 2002a《高温用锻制或轧制合金钢法兰、锻制管件、阀门和部件》

API Q1-2007《质量纲要规范》

NACE-MR-0175-2003 《油田设备用抗硫化物应力腐蚀断裂和应力腐蚀裂纹的金属材料》;

API 607 《阀门火烧试验》等。

3、美标锻钢球阀球阀材料的选择

根据氢气特性,阀门主要部件材料选择如下:

阀体、侧盖、:A105锻钢;

球体:A105锻钢+ENP;

阀座:A105锻钢+四氟;

阀杆:F6A(可以根据不同的条件选定材料)

弹簧:304不锈钢

紧固件:B7+2H;

中法兰密封材料:石墨+O型圈(氟橡胶)
