Q347F锻钢软密封球阀工作原理:
高压球阀它具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用,如V型球阀。
高压球阀的主要特点是本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。球阀阀体可以是整体的,也可以是组合式的。
锻钢软密封球阀型号:Q347F-25 |
||
注:型号代表意义
Q代表球阀 3代表蜗轮 4代表法兰连接 7代表固定式 F代表密封为四氟

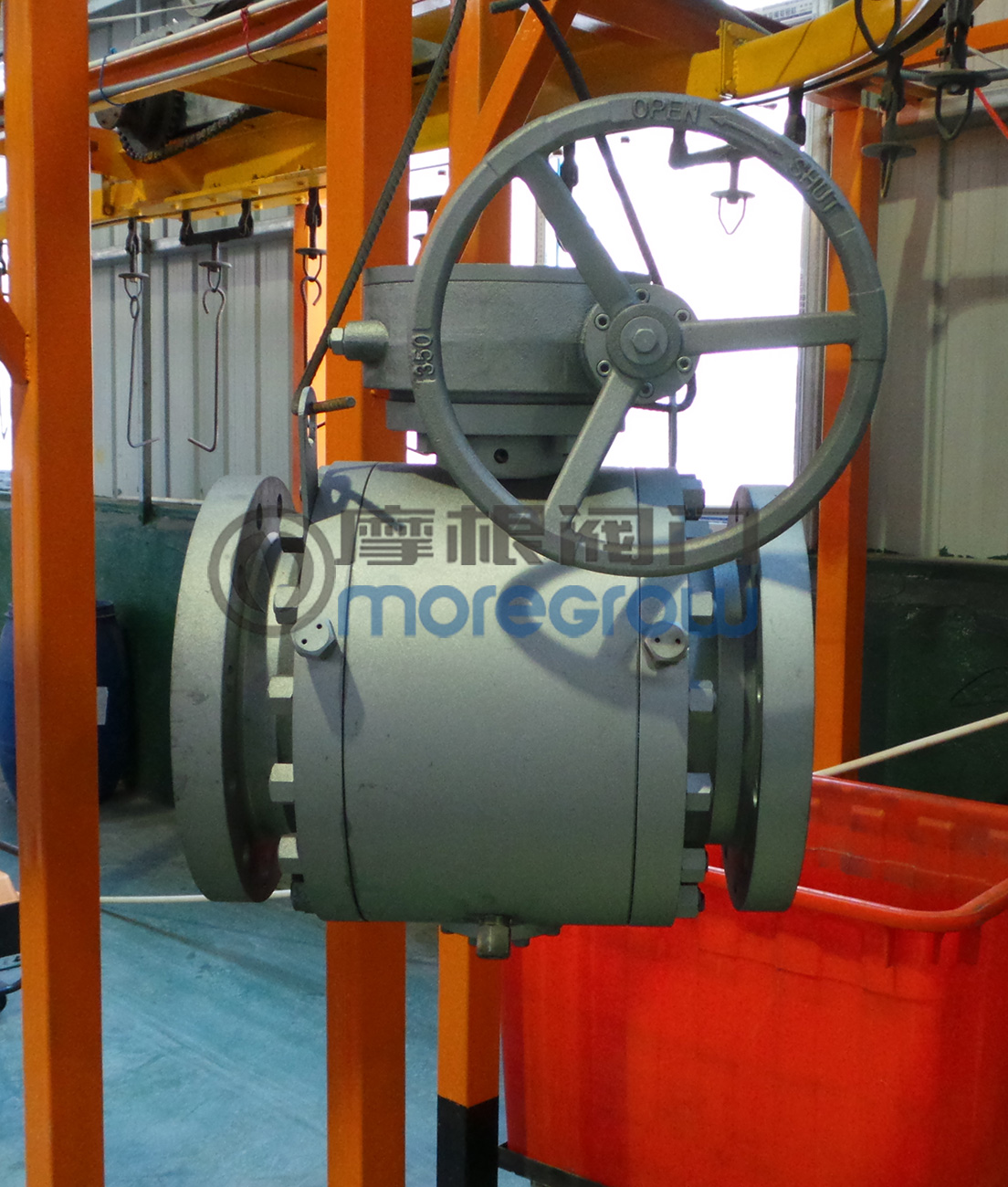

浙江摩根阀门有限公司现场锻钢软密封球阀图片
Q347F锻钢软密封球阀浙江摩根阀门有限公司制造,型号Q347F-25 DN200 阀体采用A105锻钢,内件材质:球体A105+ENP,阀座:A105+RPTFE四氟,蜗轮采用国产型

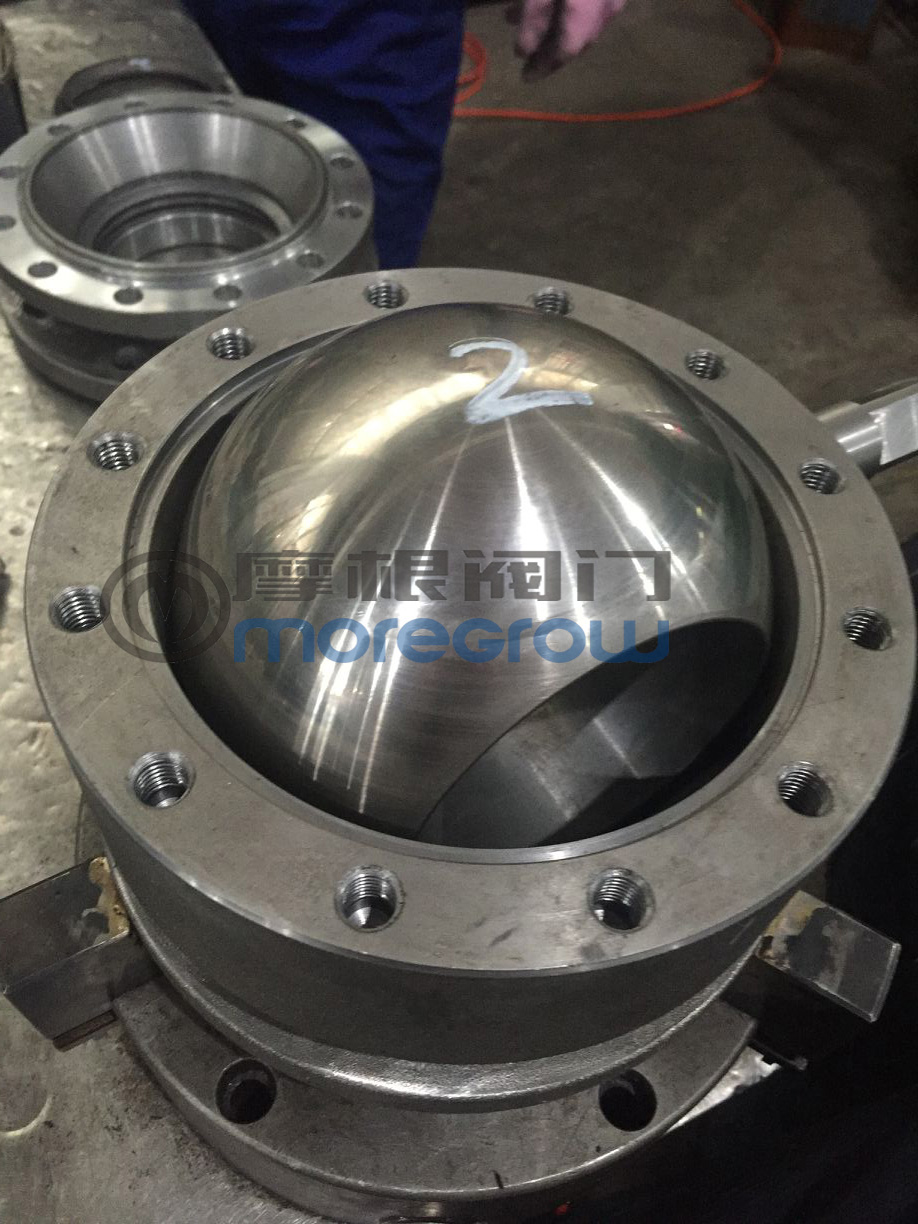

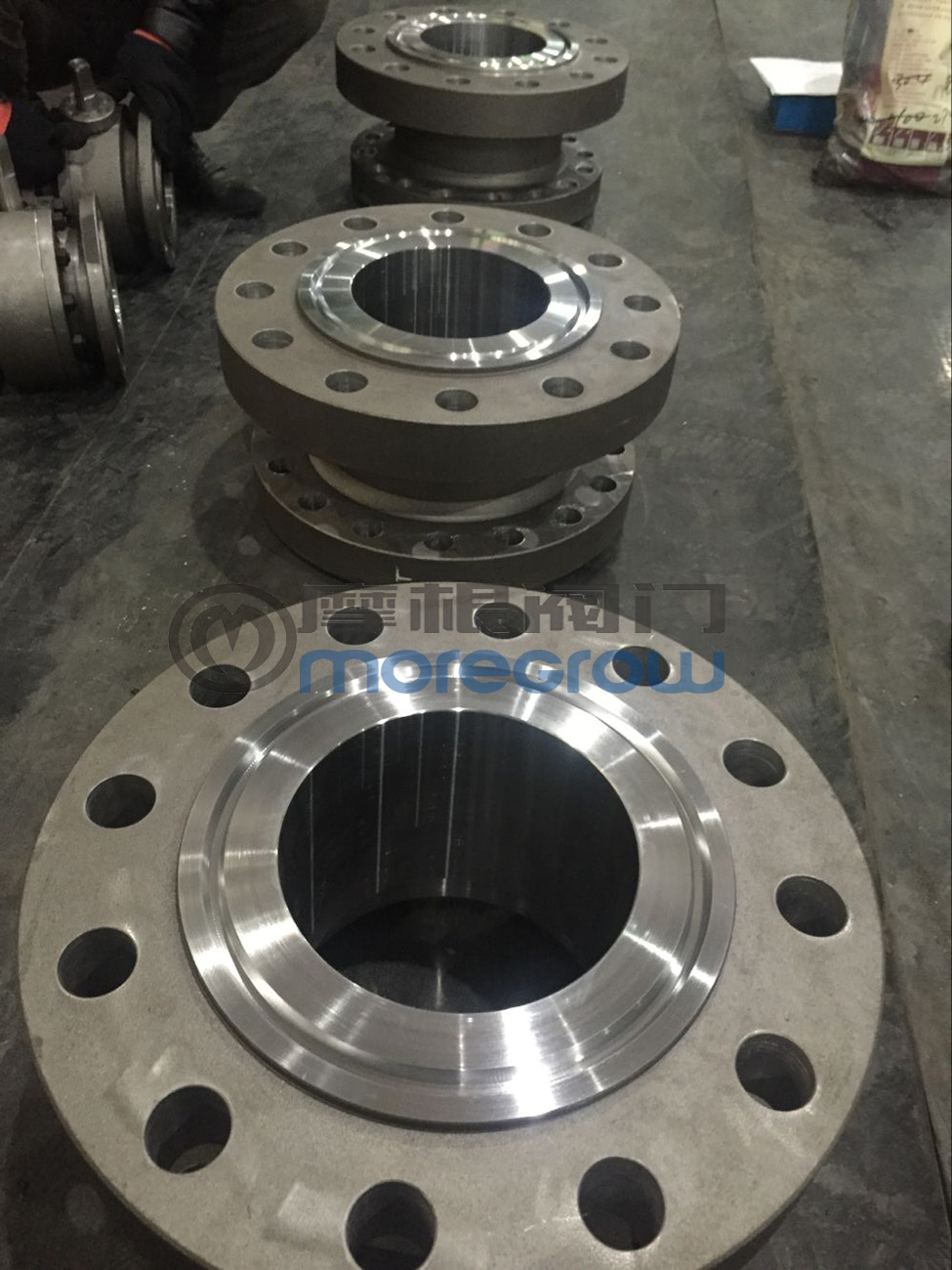

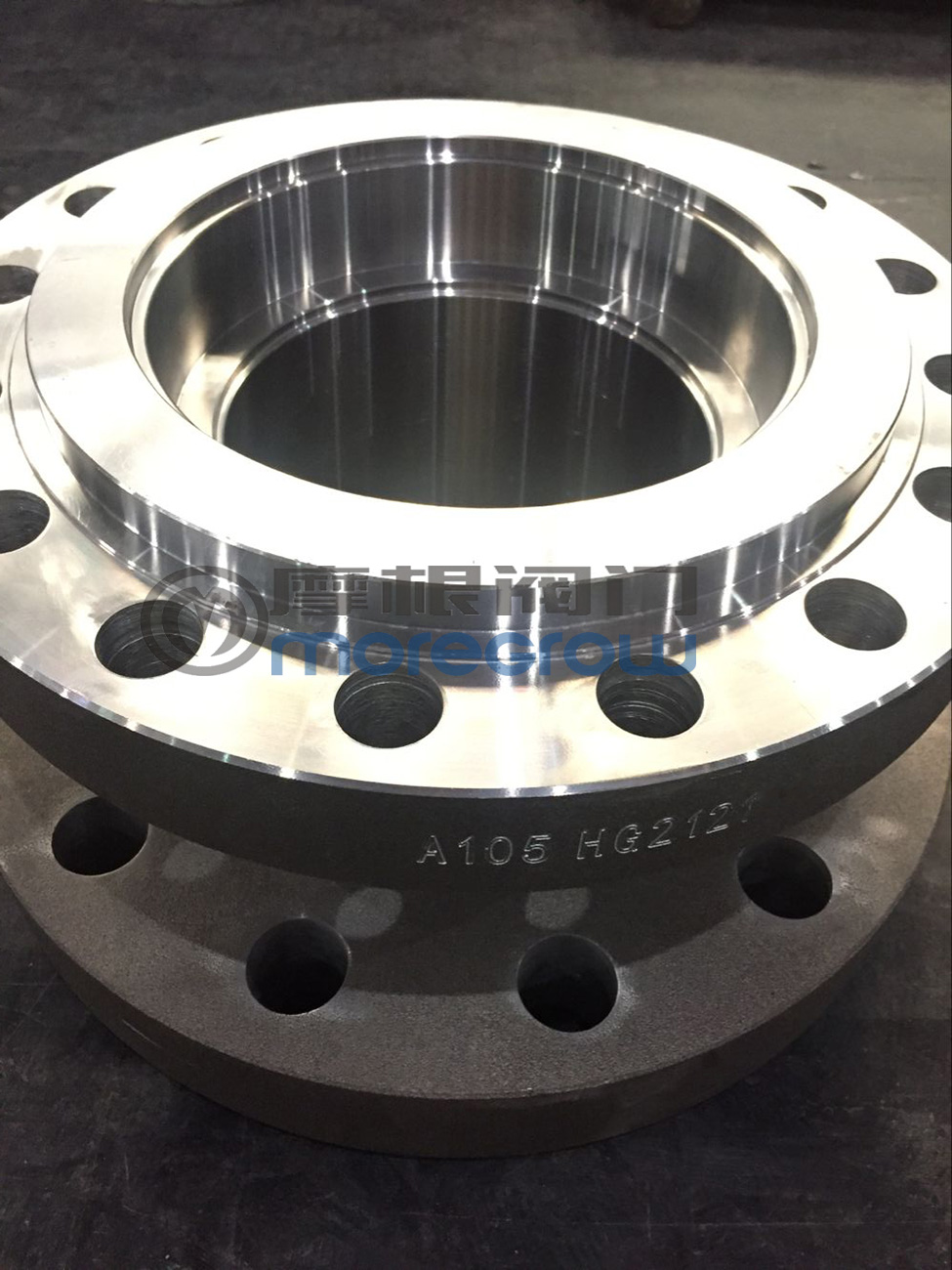

已加工好的A105锻钢球阀 阀盖 A105锻钢球阀阀盖 A105锻钢球阀阀体和球体
Q347F锻钢软密封球阀优点:
1.流体阻力小,全通径的球阀基本没有流阻。
2.结构简单、体积小、重量轻。
3.紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
8.由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。
Q347F锻钢软密封球阀特点:
浮动式球阀最大公称通径为DN1200,固定式球阀最大公称通径DN2000。根据厂所生产的阀门规格及掌握的资料来看,目前浮动式球阀公称通径最小为DN6,固定式球阀公称通径最小为DN50。经考证,各厂家连接尺寸也不尽统一,为了有一个统一的标准,用户在选用及安装时同一规格能够互换,建议国家通用机械研究所对JB/T2203-1999《球阀结构长度》进行修订。建议设计院及用户按标准选用,球阀生产厂家按标准设计制造。
球阀操作和使用:
1.操作前须确认管路和阀已被冲洗过。
2.阀的操作按执行机构输入信号大小带动阀杆旋转完成:正向旋转1/4圈(90°)时,阀关断。反向旋转1/4圈(90°)时,阀开启。
3.当执行机构方向指示箭头与管线平行时,阀门为开启状态;指示箭头与管线垂直时,阀门为关闭状态。
维修拥有较长的使用寿命和免维修期,将依赖以下几个因素:正常的工作条件、保持和谐的温度/压力比,以及合理的腐蚀数据
Q347F锻钢软密封球阀产品的采购须知:
锻钢软密封球阀商品已标的价格表是临时价格,具体价格已具体参数议价,根据材质及口径尺寸压力大小而定,具体价格您可以联系我们,以实时报价为准。
锻钢软密封球阀产品名称与锻钢软密封球阀的型号;锻钢软密封球阀的操作方式(有手动涡轮传动气动电动等);锻钢软密封球阀的密封面材质和硬度;锻钢软密封球阀的阀体材质; 锻钢软密封球阀的压力; 锻钢软密封球阀的使用介质(名称、粘度、颗粒腐蚀性、毒性;锻钢软密封球阀我们可以根据您提供的图纸定做生产;也可以按我公司提供的图纸生产。哈氏合金钢球阀产品包装人性化亦可按您的要求办理。
若已经由设计单位选定摩根的锻钢软密封球阀型号,请按锻钢软密封球阀型号直接向我司销售部订购。
当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的摩根公司专家为您审核把关。
感谢您访问我们的网站【http://www.moregrow.cn浙江摩根阀门有限公司】 如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务
