美标锻钢球阀是锻造出来的,软密封圈镶入钢圈内,钢座也加工出密封面,钢座径向与背面均设有“0”形圈,以确保介质不外漏。阀杆为下装式设计,台肩处设有推力轴承,减轻操作力矩。材质的密度比铸造的密度要大很多,特别适合高压球阀的制造加工高压锻钢球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种球阀,密封件嵌于不锈钢阀座内,金属阀座尾端设有弹簧,当密封面磨损或者烧毁时,在弹簧作用下推动阀座与球体形成金属密封。其具有独特的自动泄压功能,当阀门中腔介质压力超过弹簧预紧力,出口端阀座后退脱离球体,达到自动泄压效果,泄压后阀座自动复位,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的用。 锻钢美标阀门主要适用于化工、冶金、石油、制药等行业的各种高压介质输送管道中,适用温度:-196~450℃;驱动方式:手动、气动、电动、液动、涡轮动等;公称通径:1/2"~8";公称压力:150LB~2500LB;适用介质:水、气、油品、天然气和酸碱腐蚀介质。
锻钢球阀型号:Q41F-300LB | 锻钢球阀阀口径:1/2”-4” | 锻钢球阀公称压力:300LB |
锻钢球阀连接方式:法兰连接 | 锻钢球阀操作方式:手动 | 锻钢球阀主要功能:起开关作用 |
锻钢球阀使用介质:水.油品.蒸汽 | 锻钢球阀主要功能:起开关作用 | 锻钢球阀使用标准:美标 |
注:型号代表意义 Q代表球阀 4代表法兰连接 1代表浮动式 F代表增强四氟

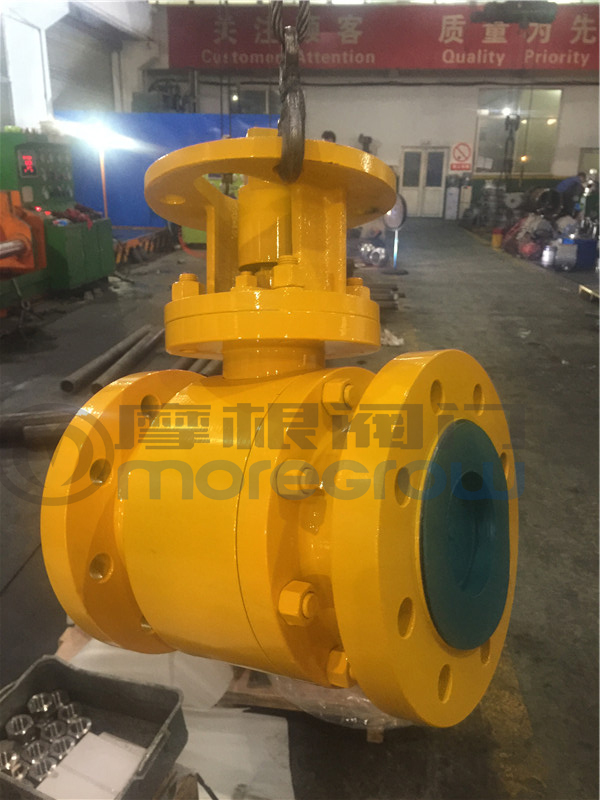

浙江摩根阀门有限公司现场美标锻钢球阀图片

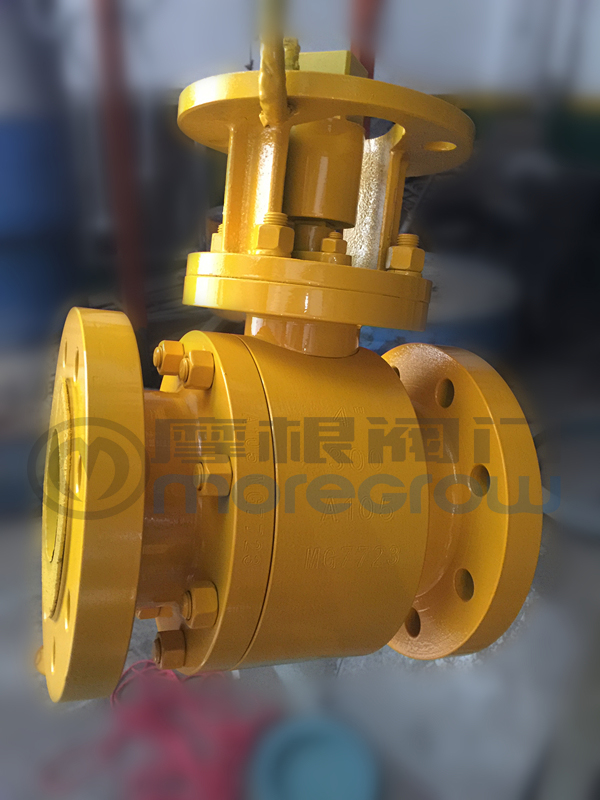

锻钢美标球阀生产厂家浙江摩根阀门有限公司制造,型号Q041F-300LB 4" 阀体采用A105锻钢 内件材质:球体A105+ENP,阀座:RPFE增强四氟,操作方式:气动,根据客户需求图片上方带支架,不含执行器。
美标锻钢球阀的特点: 流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。开关迅速、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。球阀通道平整光滑,不易沉积介质,可以进行管线通球。 公称压力或压力级:PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K 公称通径或口径:DN6~900、NPS 1/4 ~36 连接方式:法兰、对焊、承插焊等 适用温度:-196℃~540℃ 驱动方式:手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动 阀体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
美标锻钢球阀设计标准: 设计和制造标准按照: ASME B16.34,API6D等; 结构长度按照: ASME B16.10; 连接端尺寸按照:ASME B16.5,ASME B16.25; 检验和测试按照: API598; 防火设计按照:API607。
锻钢球阀产品的采购须知:
1、锻钢球阀商品已标的价格表是临时价格,具体价格已具体参数议价,根据材质及口径尺寸压力大小而定,具体价格您可以联系我们,以实时报价为准。
2、锻钢球阀产品名称与锻钢球阀的型号;
3、锻钢球阀的操作方式(有手动涡轮传动气动电动等);
4、锻钢球阀的密封面材质和硬度;
5、锻钢球阀的阀体材质;
6、锻钢球阀的压力;
7、锻钢球阀的使用介质(名称、粘度、颗粒腐蚀性、毒性;
8、锻钢球阀我们可以根据您提供的图纸定做生产;也可以按我公司提供的图纸生产。
9、锻钢球阀产品包装人性化亦可按您的要求办理。
二、若已经由设计单位选定摩根的锻钢球阀型号,请按锻钢球阀直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的摩根公司专家为您审核把关。
感谢您访问我们的网站【www.moregrow.cn浙江摩根阀门有限公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
