电动软密封高压球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;球阀在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;球阀在城市和工业企业的给排水、供热、和供气系统中。主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,其中高压球阀其球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力,特别适用于含纤维、微小固体颗料等介质。而浮动高压球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换,同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。 其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力。
电动球阀型号:Q947N-2500LB |
电动球阀通径:4” |
电动球阀使用压力:2500LB |
电动球阀连接方式:法兰连接 |
电动球阀操作方式:电动 |
电动球阀主要功能:起开关作用 |
电动球阀使用介质:水.油品.蒸汽. |
电动球阀材质:锻钢A105 |
电动球阀使用标准:美标 |
Q代表球阀 9代表电动 4代表法兰连接 7代表固定式 N代表密封为尼龙
浙江摩根阀门有限公司现场电动软密封高压球阀图片

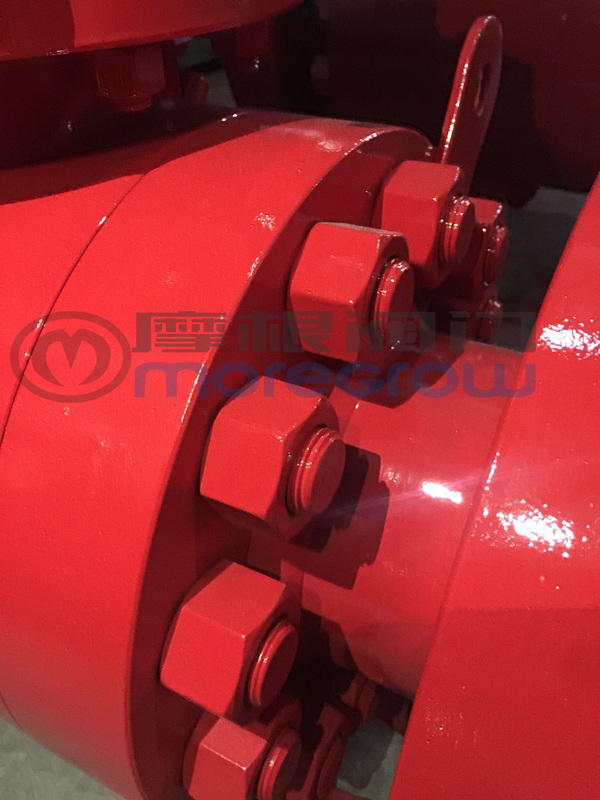

浙江摩根阀门有限公司现场电动软密封高压球阀细节图片
电动软密封高压球阀的特点:
1、操作省力:球体由上下轴承支撑,减少摩擦,消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。
2、密封性能可靠:NYLON单性材料密封圈嵌于不锈钢阀座内,金属阀座尾端设有弹簧保证密封圈足够的预紧力,阀门在使用过程中密封面磨损时,在弹簧作用下阀门继续保证良好密封性能。
3、防火结构:为防止由于骤热或火灾的出现,使尼龙密封圈烧毁,发生较大泄漏,而助长火势,在球体与阀座间设置防火密封环,在密封圈烧毁时,在弹簧力作用下,将阀座密封环迅速推向球体上,形成金属与金属密封,起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。
4、自动泄压功能:当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时,阀座后退脱离球体,达到自动泄压的效果,卸压后阀座自动复位。
5、排泄管路:阀体上下均设置排泄孑L,可检查阀座是否发生泄漏,在工作中,阀门处于全开或全关时,卸掉中腔压力,可直接更换填料;可以排放中腔滞留物,减少介质对阀门的污染。
固定球阀广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
电动软密封高压球阀球阀注意事项:
电动球阀执行器是实现电动球阀程控,自控和远程控制不可或缺的驱动控制装置,其运动过程由行程,转矩等来控制。由于电动球阀执行器的工作特性和利用率取决于球阀的类型及特性,故而,正确选择球阀执行器,对防止出现超负荷现象至关重要。
执行器输出扭矩是选择电动执行器的最主要参数,执行器输出扭矩应为所选球阀操作最大扭矩的1.2~1.5倍。其次,要根据球阀不同的使用条件,选择恰当的启闭速度,这样可防止球阀执行器启闭速度过快产生水击现象。
电动球阀执行器有其特殊要求,即必须能够限定扭力(轴向力)以及旋转角度。当电动装置规格确定之后,其控制扭力也就确定了。一般在预先确定的时间内运行,电机不会超负荷。但如出现下列情况便可能导致超负荷:一是电源电压低,得不到所需的转矩,使电机停止转动;二是错误地调定转矩限制机构,使其大于停止的转矩,造成连续产生过大转矩,使电机停止转动;三是断续使用,产生的热量积蓄,超过了电动机的允许温升值;四是因某种原因转矩限制机构电路发生故障,使转矩过大;五是使用环境温度过高,相对使电机热容量下降。 1、环境温度应该控制在-25℃-70℃之内。 2、几种情况应该选择防爆型电动球阀,电流不稳定、环境腐蚀、易燃易爆场合、特种介质、长时间无维护等。 3、由于电动机构较为复杂,当出现故障是不应自行拆卸,防止意外发生。 4、任何情况下不得对电动球阀进行敲打或将物品放在一起。
电动球阀产品的采购须知:
1、电动球阀商品已标的价格表是临时价格,具体价格已具体参数议价,根据材质及口径尺寸压力大小而定,具体价格您可以联系我们,以实时报价为准。
2、电动球阀产品名称与电动球阀的型号;
3、电动球阀的操作方式(有手动涡轮传动气动电动等);
4、电动球阀的密封面材质和硬度;
5、电动球阀的阀体材质;
6、电动球阀的压力;
7、电动球阀的使用介质(名称、粘度、颗粒腐蚀性、毒性;
8、电动球阀我们可以根据您提供的图纸定做生产;也可以按我公司提供的图纸生产。
9、电动球阀产品包装人性化亦可按您的要求办理。
二、若已经由设计单位选定摩根的电动球阀型号,请按电动球阀直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的摩根公司专家为您审核把关。
感谢您访问我们的网站【www.moregrow.cn浙江摩根阀门有限公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
