固定高压球阀的球体是固定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在与球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。为了减少球阀的操作扭矩和增加密封的可靠程度,近年来又出现了油封球阀,既在密封面间压注特制的润滑油,以形成一层油膜,即增强了密封性,又减少了操作扭矩,更适用高压大口径的球阀。
球阀型号:Q047F-100C DN200 |
球阀口径:DN200 |
球阀公称压力:10.0MPA |
球阀连接方式:法兰连接 |
球阀操作方式:光杆(装执行器) |
球阀主要功能:起开关作用 |
球阀使用介质:水 油品 蒸汽 |
球阀材质:A105锻钢 |
球阀使用标准:化工部标准或机械部标准 |
Q代表球阀 0代表光杆 4代表法兰连接 7代表固定式 F代表密封为四氟
固定高压球阀生产制造商-浙江摩根阀门有限公司

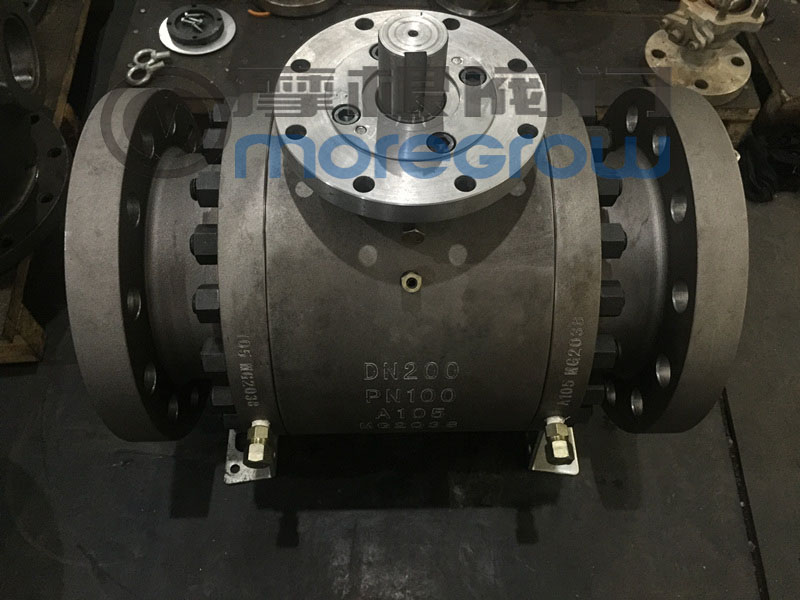

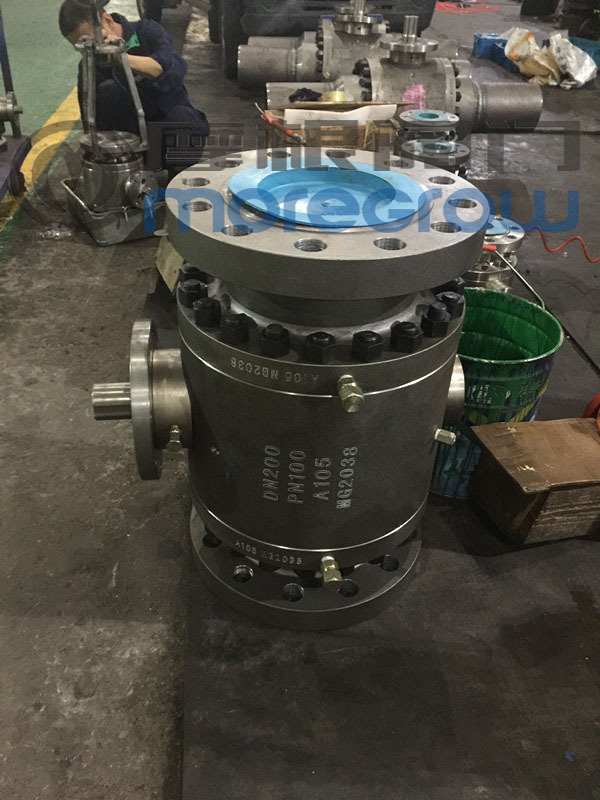

浙江摩根阀门有限公司现场高压法兰球阀图片
Q047F固定高压球阀浙江摩根阀门有限公司制造,型号Q047F-100C DN200 阀体采用A105锻钢,内件材质:球体A105+ENP,阀座:A105+RPTFE四氟,操作方式采用光杆,(按照客户需求装执行器)
固定高压球阀的特点:
1、双阻塞与排放功能:固定球阀采用弹簧预紧浮动阀座,无论阀门处于全开或全关状态时,上下游侧的阀座使流体阻断,阀体中腔滞留物通过排放阀排泄。
2、操作省力:球体由上下轴承支撑,减少摩擦,消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。
3、密封性能可靠:PTFE单性材料密封圈嵌于不锈钢阀座内,金属阀座尾端设有弹簧保证密封圈足够的预紧力,阀门在使用过程中密封面磨损时,在弹簧作用下阀门继续保证良好密封性能。
4、排泄管路:阀体上下均设置排泄孔,可检查阀座是否发生泄漏,在工作中,阀门处于全开或全关时,卸掉中腔压力,可直接更换填料;可以排放中腔滞留物,减少介质对阀门的污染。
5、自动泄压功能:当阀门中腔停滞的介质压力异常升高超过弹簧的预]力时,阀座后退脱离球体,达到自动泄压的效果,卸压后阀座自动复。阀门体腔停留介质温度升高而引起异常升压时,不需通过安全阀,而仅靠阀座功能就可自动泄压,这对保证阀门在输送液体介质时的安全性非常重要。
6、防火结构:为防止由于骤热或火灾的出现,使聚四氟乙烯密封圈烧毁,发生较大泄漏,而助长火势,在球体与阀座间设置防火密封环,在密封圈烧毁时,在弹簧力作用下,将阀座密封环迅速推向球体上,形成金属与金属密封,起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。
高压球阀产品的采购须知:
高压球阀商品已标的价格表是临时价格,具体价格已具体参数议价,根据材质及口径尺寸压力大小而定,具体价格您可以联系我们,以实时报价为准。
2、高压球阀产品名称与高压球阀的型号;
3、高压球阀的操作方式(有手动涡轮传动气动电动等);
4、高压球阀的密封面材质和硬度;
5、高压球阀的阀体材质;
6、高压球阀的压力;
7、高压球阀的使用介质(名称、粘度、颗粒腐蚀性、毒性;
8、高压球阀我们可以根据您提供的图纸定做生产;也可以按我公司提供的图纸生产。
9、高压球阀产品包装人性化亦可按您的要求办理。
二、若已经由设计单位选定摩根的高压球阀型号,请按高压球阀直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的摩根公司专家为您审核把关。
感谢您访问我们的网站【www.moregrow.cn浙江摩根阀门有限公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
以上生产的产品图片为浙江摩根阀门有限公司所有,请勿盗用。图片直接车间里拍摄,还未进行清洗与出厂后对比完全不一样。
