  固定式硬密封球阀

固定式硬密封球阀的详细说明:
    固定式硬密封球阀有二块式体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧保证阀座紧贴球体,保持密封。上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。全通径:阀门流量孔径与管线内径一致,以便管线清扫。

球阀型号:Q347Y-600LB

球阀口径:DN350
球阀公称压力:10.0MPA
球阀连接方式:法兰连接
球阀操作方式: 手动
球阀主要功能:起开关作用
球阀使用介质:水 油品 蒸汽
球阀材质:WCB碳钢
球阀使用标准:美标

注:型号代表意义
Q代表球阀; 3代表涡轮 ;4代表法兰连接 7代表固定式 Y代表STL

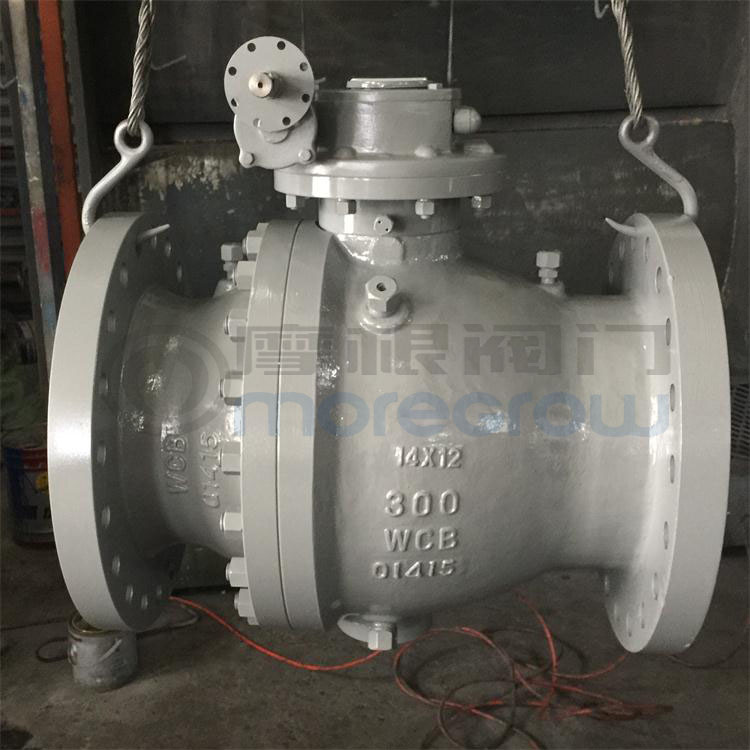

浙江摩根阀门有限公司现场电动硬密封球阀图片
电动硬密封球阀浙江摩根阀门有限公司制造,型号Q347Y-600LB 14" 阀体采用WCB碳钢,内件材质:球体F304不锈钢+STL司太立20#,阀座:F304不锈钢+STL司太立16#,蜗轮采用出口蜗轮

摩根Q347Y固定式硬密封球阀,是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定球阀 的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。太阳能发电系统先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制,是双向。此阀一般水平安装。
电动固定球阀适用介质:水、气、油品、天然气和酸碱腐蚀性介质。
适用温度:-196~425℃,
驱动方式:手动、蜗轮、气动、电动、液动等。
电动固定球阀产品特点:
  1、操作省力:球体由上下轴承支撑,减少摩擦,消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。
  2、密封性能:硬密封球阀体表面采用先进的喷涂技术,通过对各种不同工况条件的处理,最高硬度可达HRC78。阀座密封面的处理,最高硬度可达HRC72。球体和阀座进行配对研磨,球阀整个密封面的所有密封区域均经过精密研磨。金属密封球阀有浮动球和固定球两种结构金属阀座环与球面接触,通过作用在阀座环上均匀的弹簧负荷使阀座环与球面形成密封。
  3、防火结构:为防止由于骤热或火灾的出现,使聚四氟乙烯密封圈烧毁,发生较大泄漏,而助长火势,在球体与阀座间设置防火密封环,在密封圈烧毁时,在弹簧力作用下,将阀座密封环迅速推向球体上,形成金属与金属密封,起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。
  4、自动泄压功能:当阀门中腔停滞的介质压力异常升高超过弹簧的预]力时,阀座后退脱离球体,达到自动泄压的效果,卸压后阀座自动复
  5、排泄管路:阀体上下均设置排泄孑L,可检查阀座是否发生泄漏,在工作中,阀门处于全开或全关时,卸掉中腔压力,可直接更换填料;可以排放中腔滞留物,减少介质对阀门的污染。
Q347Y固定式硬密封球阀广泛适合于高温高压的水、蒸汽、石油、煤炭、纤维、稠性和腐蚀性介质,以及带颗粒的介质。还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
固定球阀产品的采购须知:
1、固定球阀商品已标的价格表是临时价格,具体价格已具体参数议价,根据材质及口径尺寸压力大小而定,具体价格您可以联系我们,以实时报价为准。
2、固定球阀产品名称与固定球阀的型号;
3、固定球阀的操作方式(有手动涡轮传动气动电动等);
4、固定球阀的密封面材质和硬度;
5、固定球阀的阀体材质;
6、固定球阀的压力;
7、固定球阀的使用介质;
8、固定球阀我们可以根据您提供的图纸定做生产;也可以按我公司提供的图纸生产。
9、固定球阀产品包装人性化亦可按您的要求办理。
二、若已经由设计单位选定摩根的固定球阀型号,请按固定球阀直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的摩根公司专家为您审核把关。
