  气动高压球阀
气动高压球阀详细说明:
气动高压球阀是球阀配上气动执行器。气动执行器的执行速度相对较快,最快的开关速度0.05秒/次,所以通常也叫气动快速切断球阀。气动球阀通常配置各种附件,比如气源处理三联件、定位器、限位开关、控制箱、电磁阀等,以实现就地控制和远距离集中控制,在控制室里就可以控制阀门的开关,不需要跑到现场或者高空和危险地带来手动控制,在很大程度上节约了人力资源以及时间和安全性。

高压球阀是由旋塞演变而来的,它的启闭件作为一个球体,利用球体绕阀杆的轴线旋转90度实现开启和关闭的目的。球阀在管道上主要用于切断、分配和改变介质流动方向,设计成V形开口的球阀还具有良好的流量调节功能。球阀不仅结构简单、密封性能好,而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小,并且驱动力矩小,操作简便、易实现快速启闭,球阀是近十几年来发展最快的阀门品种之一。特别是在美、日、德、法、意、西、英等工业发达国家,球阀的使用非常广泛,使用品种和数量仍在继续扩大,并向高温、高压、大口经、高密封性、长寿命、优良的调节性能以及一阀多功能方向发展,其可靠性及其他性能指标均达到较高水平,并已部分取代闸阀、截止阀、节流阀。随着球阀的技术进步,在可以预见的短时见内,特别是在石油天然气管线上、炼油裂解装置上以及核工业上将有更广泛的应用。

高压球阀型号:Q647N-100RL

高压球阀口径:DN50

高压球阀公称压力:PN100

高压球阀连接方式:法兰连接

高压球阀操作方式:气动

高压球阀主要功能:起开关作用

高压球阀使用介质:水.油品.蒸汽

高压球阀材质:F316L锻不锈钢

高压球阀使用标准:化工部标准


注:型号代表意义

Q代表球阀 6代表气动 4代表法兰连接 7代表固定式 N代表尼龙

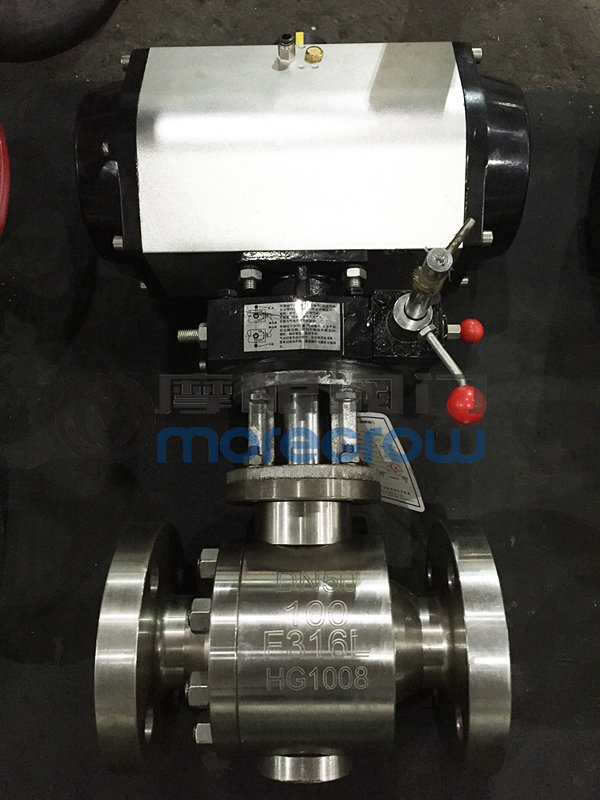

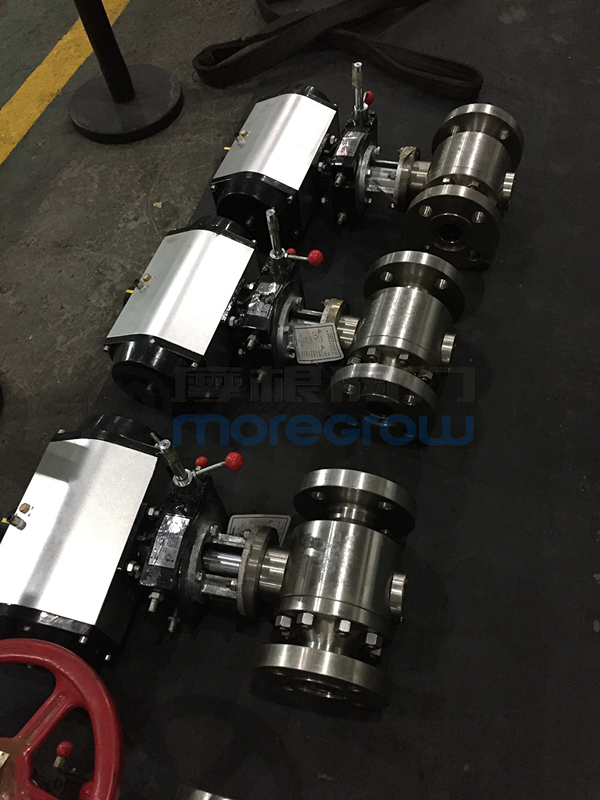

浙江摩根阀门有限公司现场国标锻不锈钢高压气动球阀图片高压气动球阀浙江摩根阀门有限公司制造,型号Q647N-100RL  DN50 阀体采用F316L锻不锈钢,内件材质:球体F316L+ENP#,阀座:F316L+尼龙,气动操作
安装
1、取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。
2、安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。
3、准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
4、在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。.
5、本类阀应安装在管道的水平方向或垂直方向。
6、安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。
7、与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。 操作和使用 1、操作前须确认管路和阀已被冲洗过。 2、阀的操作按执行机构输入信号大小带动阀杆旋转完成:正向旋转1/4圈(90°)时,阀关断。反向旋转1/4圈(90°)时,阀开启。 3、当执行机构方向指示箭头与管线平行时,阀门为开启状态;指示箭头与管线垂直时,阀门为关闭状态。
试验压力
    气密封试验 :0.5~0.7
  工作温度 :PTFE≤150℃ PPL≤300℃ 碳纤≤350℃
  适用介质 :水、油、蒸汽 P:硝酸类(温度≤200℃ ) R:醋酸类(温度≤200℃ )
  设计、制造:GB/T12237-89
  法兰连接:JB/T79-94、GB9113-2000
  结构长度:GB12221-89
  公称通径:DN15~DN200mm

  公称压力:PN1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0、42.0MPa

气动球阀产品的采购须知:

1、气动球阀商品已标的价格表是临时价格,具体价格已具体参数议价,根据材质及口径尺寸压力大小而定,具体价格您可以联系我们,以实时报价为准。
2、气动球阀产品名称与气动球阀的型号;
3、气动球阀的操作方式(有手动涡轮传动气动电动等);
4、气动球阀的密封面材质和硬度;
5、气动球阀的阀体材质;
6、气动球阀的压力;
7、气动球阀的使用介质(名称、粘度、颗粒腐蚀性、毒性;
8、气动球阀我们可以根据您提供的图纸定做生产;也可以按我公司提供的图纸生产。
9、气动球阀产品包装人性化亦可按您的要求办理。
二、若已经由设计单位选定摩根的气动球阀型号,请按气动球阀直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的摩根公司专家为您审核把关。
