气液联动球阀由气液联动执行器和高压球阀组成。气液联动执行机构的动力源直接取自主管线的高压天然气，天然气经过滤之后，直接进入储气罐储存。采用集成模块、大流量、高压设计技术，使较少的控制元件承受高压，延长密封件的寿命、减少配管、减少系统泄漏点从而提高了设备的整体安全性。 液压系统具有传动刚性强、不易压缩、传动平稳、易于密封等优点。气体具有压缩比大的优点。气液联动执行机构通过气液传动方式的转换，将气、液二者优点得到完美结合。高压气体经过控制系统进入气液罐转换，罐体内等压的液压油被压入相应的液压活塞缸，同时液压活塞缸液压油流回到另一个气液罐内，活塞动作带动执行机构驱动阀门实现平稳的开或关。 气液联动执行机构工作性能稳定、动作可靠。通过调节液压油的流量可调节执行机构动作的全行程时间。
|
球阀型号：Q847Y-900LB |
球阀通径：8” |
球阀使用压力：900LB |
|
球阀连接方式：法兰连接 |
球阀操作方式：气液联动 |
球阀主要功能：起开关作用 |
|
球阀使用介质：水.油品.蒸汽.耐磨颗类 |
球阀材质：F60 双相不锈钢 |
球阀使用标准：美标 |
注：型号代表意义
Q代表球阀 8代表气液联动 4代表法兰连接 7代表固定式 Y代表密封为NI60/STL/碳化钨/碳化铬

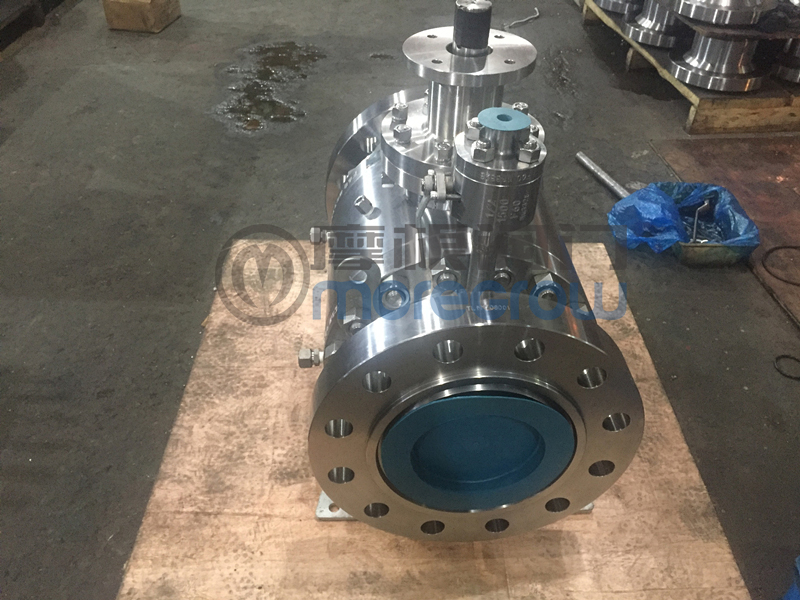

浙江摩根阀门有限公司现场气液联动球阀图片

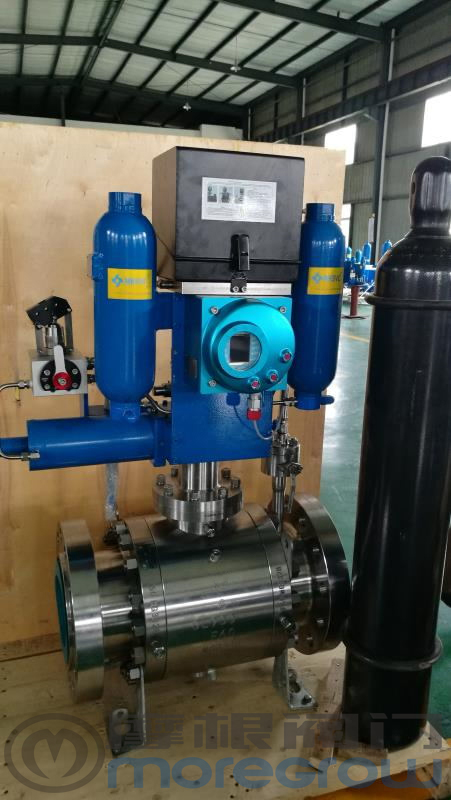

气液联动球阀图片由气液联动执行器厂家提供
气液联动球阀浙江摩根阀门有限公司制造，型号Q847Y-900LB 8" 阀体采用F60双相不锈钢,内件材质：球体F60+NI60,阀座：F60+NI55,采用气液联动操作。
气液联动球阀执行机构，是由拨叉机构、气/液罐、储气罐、液压手泵+四位方向控制阀、阀位行程定位装置、扭矩限制装置、阀位指示器组成。驱动机构采用非对称式拨叉机构，其独特的设计是最有效、最可靠的角行程阀门驱动机构。
高压球阀的结构及用途：
三分体式连接锻钢固定球阀，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到最小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能优越等。具有性能优异，可靠性高，用途广泛，价格合理等优点。
适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
气液联动球阀产品的采购须知：
1、气液联动球阀商品已标的价格表是临时价格，具体价格已具体参数议价，根据材质及口径尺寸压力大小而定，具体价格您可以联系我们，以实时报价为准。
2、气液联动球阀产品名称与气液联动球阀的型号；
3、气液联动球阀的操作方式（有手动涡轮传动气动电动等）；
4、气液联动球阀的密封面材质和硬度；
5、气液联动球阀的阀体材质；
6、气液联动球阀的压力；
7、气液联动球阀的使用介质（名称、粘度、颗粒腐蚀性、毒性；
8、气液联动球阀我们可以根据您提供的图纸定做生产；也可以按我公司提供的图纸生产。
9、气液联动球阀产品包装人性化亦可按您的要求办理。
二、若已经由设计单位选定摩根的气液联动球阀型号，请按气液联动球阀直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的摩根公司专家为您审核把关。
感谢您访问我们的网站【www.moregrow.cn浙江摩根阀门有限公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
