  微型电动球阀

微型电动球阀的详细说明:

微型电动球阀是部分旋转类球阀,旋转90°即可全关全开,与相同规格的闸阀和截止阀比较,球阀体积小、重量轻、功能强大、可靠性高、便于管道安装等。密封性能优良,流通能力大,流阻系数小,结构简单、维修方便、使用寿命长。阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。产品通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质。球阀是一种重要的阀类,在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体,球体随阀杆转动,实现阀门的开启或关闭。流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。

球阀型号:Q941Y-600LB

球阀口径:1"(25MM)

球阀公称压力:600LB

球阀连接方式:法兰连接

球阀操作方式:电动

球阀主要功能:起开关作用

球阀使用介质:水.油品.蒸汽

球阀材质:A105锻钢

球阀使用标准:美标

注:型号代表意义
Q代表球阀 9代表电动 4代表法兰连接 1代表浮动式 Y代表NI60/STL

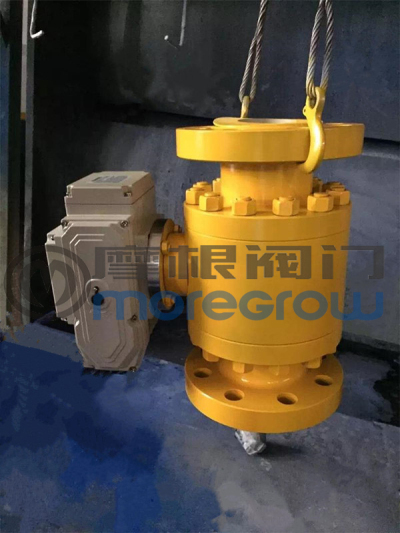

高压美标球阀 摩根球阀浙江摩根阀门有限公司现场Q41Y美标高压硬密封球阀图片
Q941Y美标高压硬密封球阀浙江摩根阀门有限公司制造,型号Q941Y-600LB  1"(25MM)阀体采用A105锻钢,内件材质:球体A105+NI60,阀座:304+NI55,电动操作。

安装
  1、取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。
  2、安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。
  3、准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
  4、在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。.
  5、本类阀应安装在管道的水平方向或垂直方向。
  6、安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。
  7、与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。
操作和使用
  1、操作前须确认管路和阀已被冲洗过。
  2、阀的操作按执行机构输入信号大小带动阀杆旋转完成:正向旋转1/4圈(90°)时,阀关断。反向旋转1/4圈(90°)时,阀开启。
  3、当执行机构方向指示箭头与管线平行时,阀门为开启状态;指示箭头与管线垂直时,阀门为关闭状态。

维修
  拥有较长的使用寿命和免维修期,将依赖以下几个因素:正常的工作条件、保持和谐的温度/压力比,以及合理的腐蚀数据
注意事项
    球阀在关闭状态下,阀体内部依旧存在受压流体
  维修前,解除管线压力并使阀门处于打开位置
  维修前,断开电源或气源
  维修前,将执行机构与支架脱离
  1、填料处得再锁紧
  若填料涵处有微泄发生,须再锁紧阀杆螺母 (13).
  注意不要锁太紧,通常再锁1/4圈~1圈,泄露即会停止。
  2、更换阀座和密封件.
A、拆卸
使阀处于半开位置,冲洗、清除阀体内外可能存在的危险物质.
关闭球阀,拆掉两边法兰上的连接螺栓和螺母,然后将阀由管线上完全移除。
依序拆卸驱动装置-执行机构(20)、连接支架(18)、、防松垫圈(14)、阀杆螺母(13)、蝶形弹片(12)、格南(11) 、耐磨片(10)、阀杆填料(9)
拆卸体盖连接螺栓(5)和螺母,将阀盖与阀体分离,并拿掉阀盖垫圈(16)。
确认阀球(3)在“关断”位置,这可以将其较容易的从阀体拿出,随后取出阀座。
由阀体中孔向下轻推阀杆(6)直到完全取出,然后取出O型圈(8)及阀杆下填料(7)
注意:请谨慎操作,以避免擦伤阀杆表面及阀体填料函密封部位
B、重新组装
清洗和检查拆下零件,强烈推荐用备用零件包更换其阀座及阀盖垫圈等密封件
按拆卸的相反顺序进行组装。
用规定的扭矩,交叉锁紧法兰连接螺栓(5)。
用规定的扭矩,锁紧阀杆螺母(13)
安装执行机构后,输入相应的信号通过旋转阀杆带动阀芯旋转,使阀门至打开和关闭位置。
如有可能,请在回装管道前,按相关标准对阀进行压力密封测试和性能测试。

以下是Q941Y美标高压硬密封球阀摩根阀门公司生产条件中能发到的要求:

材质 A105 连接形式 法兰或是焊接
结构形式 浮动球球阀 公称通径 1/2”-8”(mm)
适用介质 水,油品,蒸汽 压力环境 150LB-2500LB
工作温度 -29-120 ℃ 标准 美标
流动方向 双向 驱动方式 手动
零部件及配件 球体 用途 流量控制
类型(通道位置) 直通式 作用对象 石油,化工,供水
电动球阀产品的采购须知:
1、电动球阀商品已标的价格表是临时价格,具体价格已具体参数议价,根据材质及口径尺寸压力大小而定,具体价格您可以联系我们,以实时报价为准。
2、电动球阀产品名称与电动球阀的型号;
3、电动球阀的操作方式(有手动涡轮传动气动电动等);
4、电动球阀的密封面材质和硬度;
5、电动球阀的阀体材质;
6、电动球阀的压力;
7、电动球阀的使用介质(名称、粘度、颗粒腐蚀性、毒性;
8、电动球阀我们可以根据您提供的图纸定做生产;也可以按我公司提供的图纸生产。
9、电动球阀产品包装人性化亦可按您的要求办理。
二、若已经由设计单位选定摩根的电动球阀型号,请按电动球阀直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的摩根公司专家为您审核把关。
感谢您访问我们的网站【www.moregrow.cn浙江摩根阀门有限公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
